Gases Medicinales para Instalaciones Hospitalarias
Diseño e instalación de redes de oxígeno, aire medicinal, vacío clínico y gases anestésicos conforme a la NOM-197-SSA1. Documentación técnica completa para auditorías de COFEPRIS.
El costo de no atenderlo
Una fuga no detectada en la red de oxígeno puede provocar hipoxia en pacientes conectados sin ningún síntoma de alerta visual.
Las instalaciones informales sin cálculo de presión generan caídas de presión en momentos críticos, especialmente en quirófanos y UCI.
COFEPRIS suspende operaciones cuando la instalación de gases no cumple la NOM-197-SSA1 y sus especificaciones de trazabilidad.
El uso de tubería inadecuada (no dedicada para gases medicinales) es un hallazgo frecuente en auditorías que invalida toda la instalación.
Las redes de gases medicinales son sistemas de seguridad crítica en cualquier unidad de salud. El oxígeno, el aire medicinal, el vacío clínico y los gases anestésicos deben estar disponibles de forma continua, a la presión correcta, libres de contaminación y con sistemas de alarma funcionales en todo momento.
Una instalación incorrecta no es una observación técnica menor. Es un riesgo directo para pacientes conectados a ventiladores, en quirófano o en cuidados intensivos. Por eso trabajamos bajo un proceso de ingeniería estructurado, con materiales certificados y documentación completa en cada etapa.
Qué incluye este servicio
- Ingeniería de detalle: memoria de cálculo, planos isométricos y especificación de materiales
- Instalación con tubería de cobre Tipo K para uso médico y soldadura oxiacetilénica certificada
- Red de alarmas de presión (alarmas primaria y secundaria conforme a NFPA 99)
- Manifolds de alta y baja presión con válvulas de zona y señalización de emergencia
- Prueba de hermeticidad neumática documentada por zona y sistema
- Prueba de pureza de gas en punto de uso (sin contaminantes ni humedad)
- Carpeta de entrega: planos as-built, protocolos de prueba, certificados de materiales
Normativa aplicable a este servicio
Norma que establece los requisitos mínimos de infraestructura y equipamiento para el manejo, uso y disposición de gases medicinales en unidades de atención médica.
Estándar de infraestructura de salud de la NFPA aplicado como referencia técnica para el diseño de sistemas de gas médico, alarmas y presiones de operación.
Buenas prácticas en establecimientos de salud. Aplica a las condiciones de almacenamiento y distribución de gases clasificados como medicamentos.
Proceso de trabajo
Diagnóstico y levantamiento
Evaluamos el tipo de unidad médica, zonas a servir (quirófanos, UCI, habitaciones, urgencias), presiones requeridas por zona y condiciones de la red existente si aplica.
Ingeniería de diseño
Calculamos diámetros de tubería, caídas de presión, capacidad de manifolds y ubicación de alarmas. Generamos planos isométricos de la red completa antes de iniciar obra.
Instalación certificada
Instalamos con tubería de cobre Tipo K limpia para servicio médico, soldadura con nitrógeno de barrido y purgado final. Todo el personal de soldadura está certificado.
Pruebas y verificación
Realizamos prueba neumática de hermeticidad (1.5x presión de diseño, mínimo 24h), prueba de flujo y prueba de pureza en cada punto de uso.
Entrega y documentación
Entregamos carpeta técnica con planos as-built, protocolos firmados, certificados de materiales y memoria de cálculo. Lista para presentar ante COFEPRIS o acreditación hospitalaria.
Galería de instalaciones
Ejemplos de instalaciones y equipamiento ejecutado bajo nuestros estándares técnicos.
Instalación de manifold de oxígeno medicinal

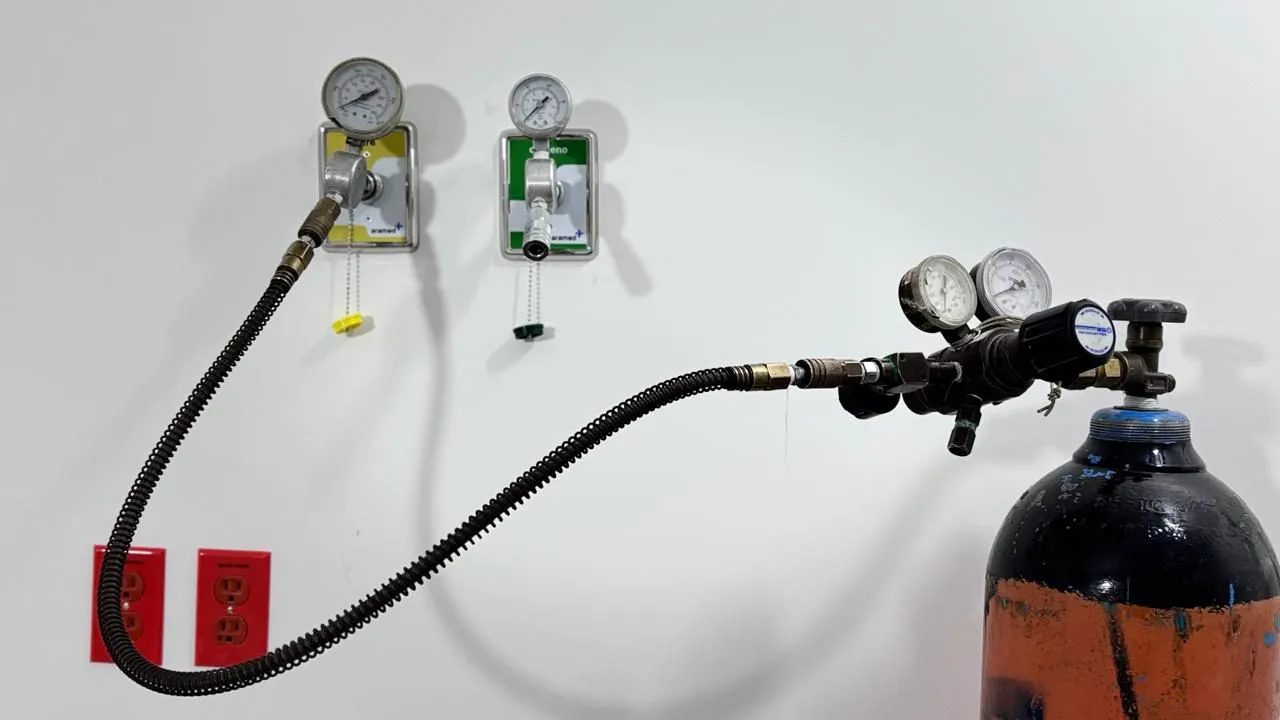

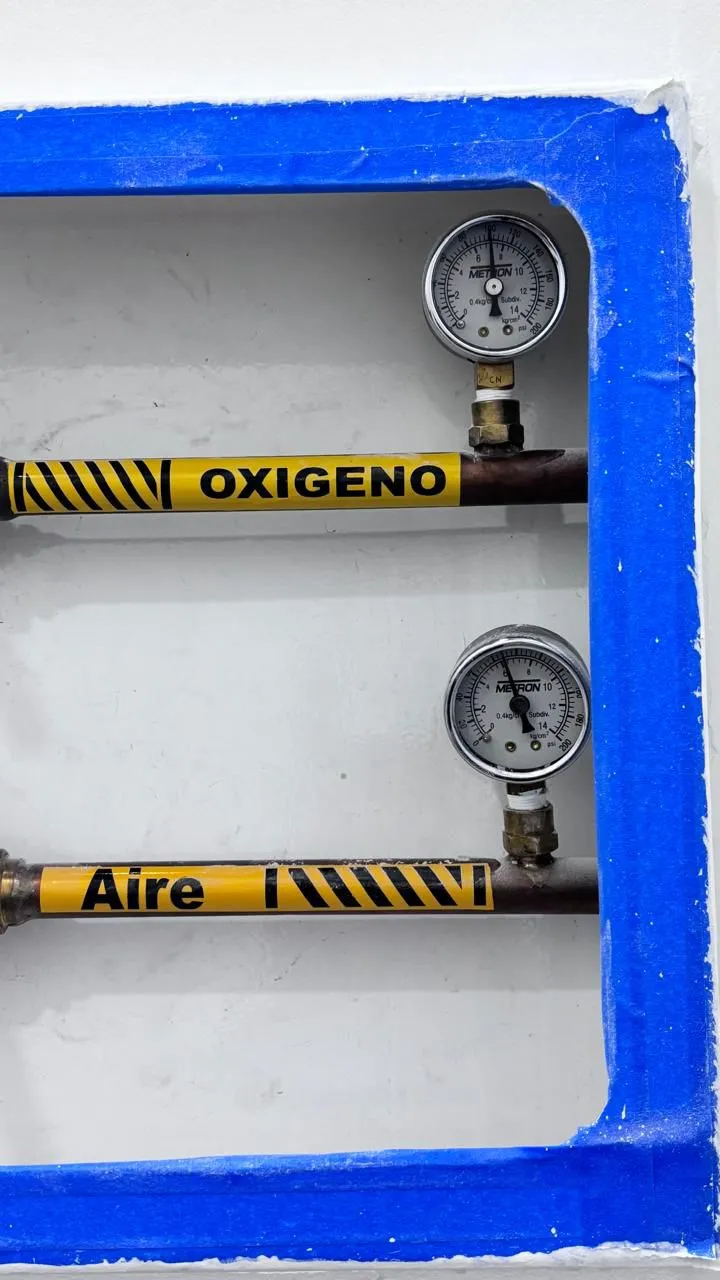

Pruebas de hermeticidad en quirófano

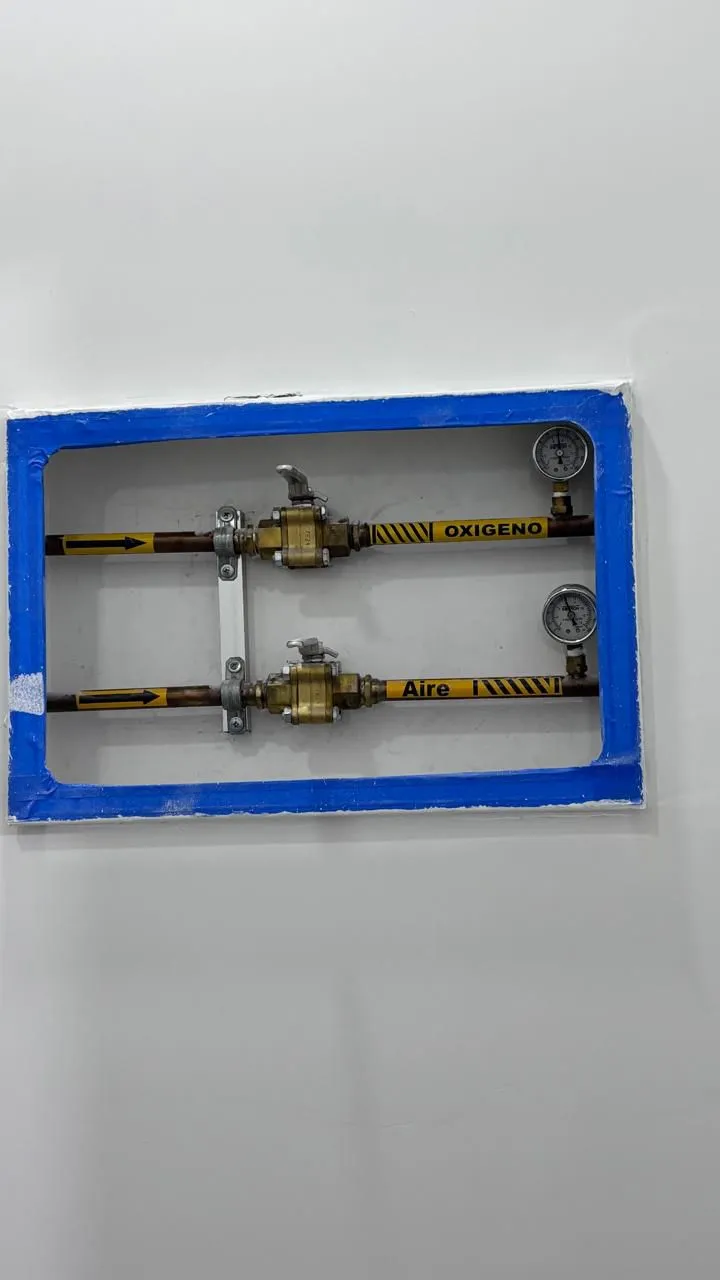

Red de tubería de cobre para gases medicinales

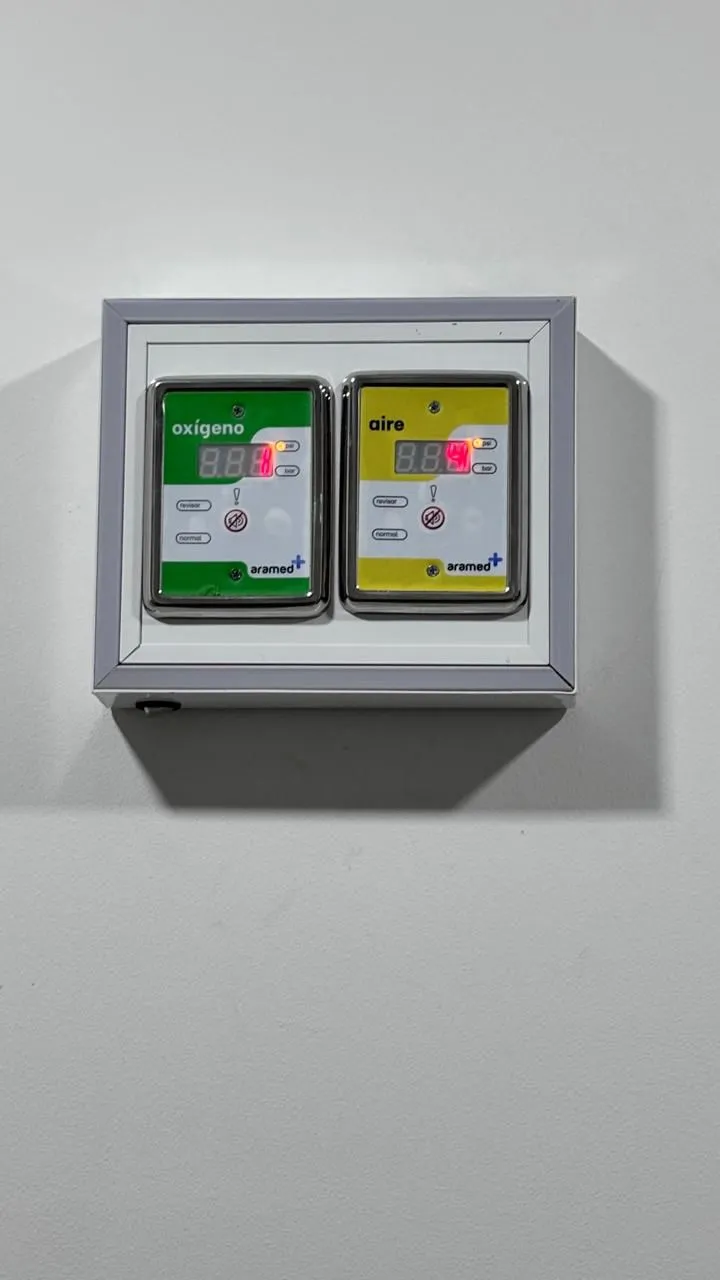

Sistema de alarmas de presión para gases

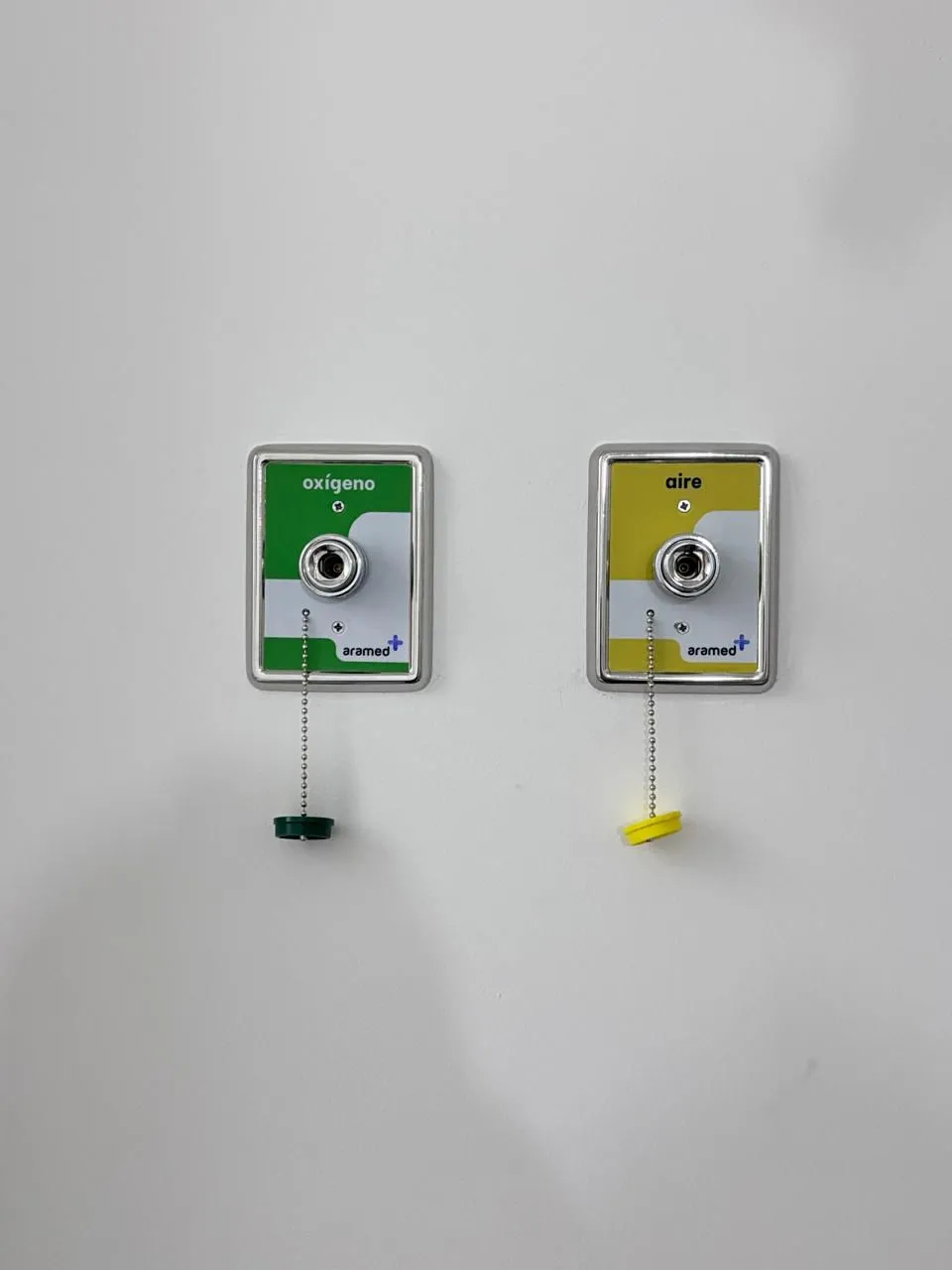

Punto de uso de gases medicinales en área crítica
Certificación de instalación de gases medicinales
Dudas sobre este servicio
¿Tienes otra pregunta? Escríbenos por WhatsApp, un ingeniero te responde.
¿Cuánto tiempo tarda la instalación de gases medicinales en un hospital mediano?
Depende del número de zonas y camas. Una instalación nueva en un hospital de 30-50 camas típicamente toma entre 6 y 12 semanas desde el inicio de la ingeniería hasta la entrega de la carpeta.
¿Pueden trabajar con la unidad en operación sin interrumpir servicios?
Sí. Planificamos el secuenciamiento de trabajo por zonas para minimizar la afectación a servicios activos. En áreas críticas coordinamos con el equipo médico ventanas de trabajo.
¿La instalación incluye el suministro de tanques o cilindros de gas?
No directamente. Diseñamos e instalamos la red de distribución interna (desde el punto de entrega del proveedor de gas hasta los puntos de uso). El suministro de gas es un contrato separado con el proveedor que el cliente elija.
¿Qué pasa si la instalación existente no cumple la norma?
Realizamos primero un diagnóstico de la instalación actual, identificamos no conformidades y proponemos un plan de adecuación priorizado. Podemos gestionar desde adecuaciones parciales hasta reinstalación completa.
¿Necesitas este servicio para tu hospital o clínica?
Cuéntanos tu proyecto. Un ingeniero especialista te da orientación técnica inicial sin costo.
